玩客云刷海思NAS系统

玩客云WS1608刷Ubuntu_hinas

准备工作

1.玩客云 WS1608设备一台(记住MAC地址,后面要用),12V1.5A电源适配器、网线一根。注意主板有两种型号(新版SD卡槽位置有V1.3字样,旧版无,请对应查看区分),短接点不同。

2.电脑如果没有C口需要双公头USB线,也可自行DIY,两个USB公头按顺序位置对接即可。

3.U盘、SD卡、TF卡+卡套、TF卡+USB转接头。建议带有指示灯的U盘、或USB转接头。

4.晶晨刷机软件 USB Burning Tool

其中hinas_s805_eMMC.burn.img 文件为底层包,Ubuntu_hinas_s805_armhf_5.15.79.img文件为海纳思系统包(先刷完底包后再用U盘启动)

第一步【刷入底包】

安装并打开usb_burning_tool.exe烧录工具

双公头USB线一头插入电脑USB口,另一头插入玩客云设备【靠近HDMI接口的那个USB口】

玩客云先不通电,晶晨刷机工具【USB Burning Tool】左上角点击 “文件”,然后选择导入烧录包,选择下载的底包文件【hinas_s805_eMMC.burn.img】并导入(勾选校验IMG)

然后确认右边配置里的擦除 flash 和擦除bootloader 都是勾选上的,并且选择擦除所有(勾选表示清除eMMC里原有系统和所有数据)


点击【开始】按钮变成显示【停止】状态,此时晶晨刷机工具正在准备刷机,等待设备接入。

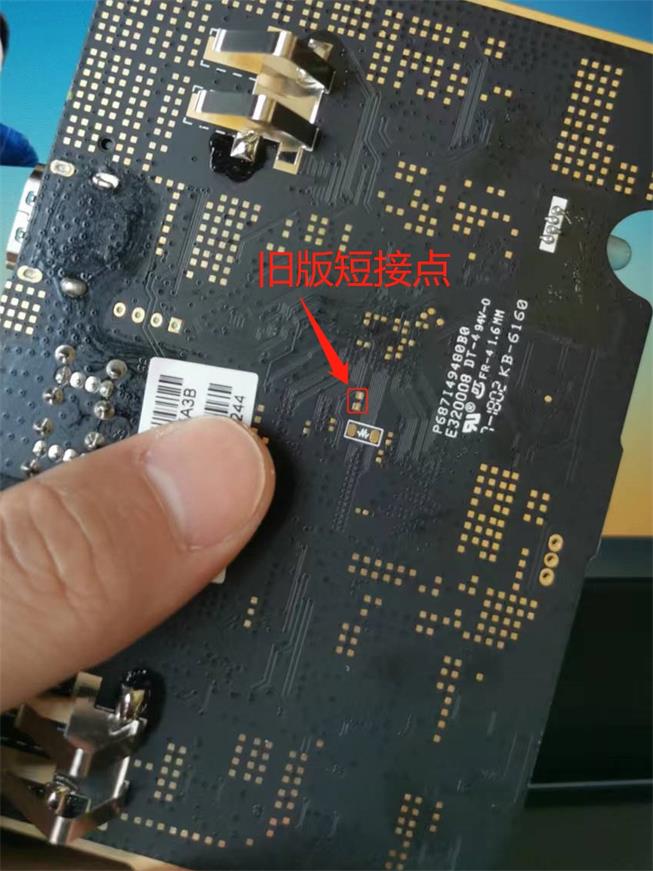

旧版短接点

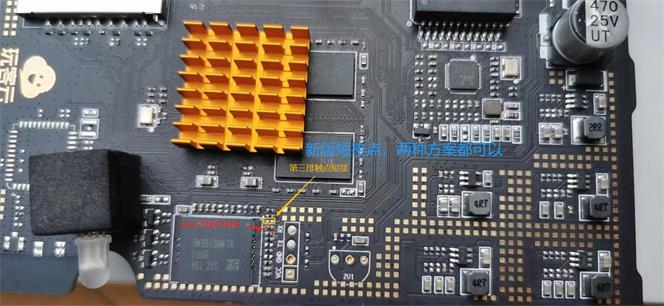

新版短接点

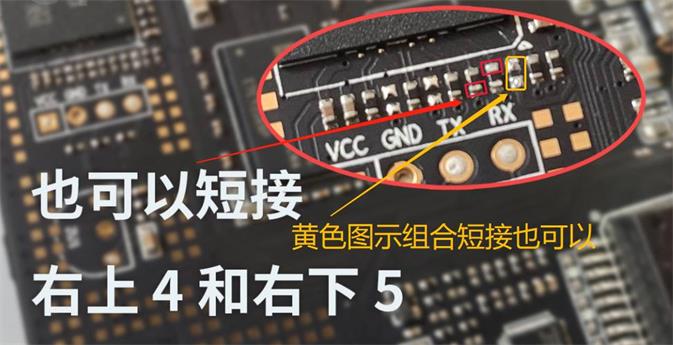

新版短接点2

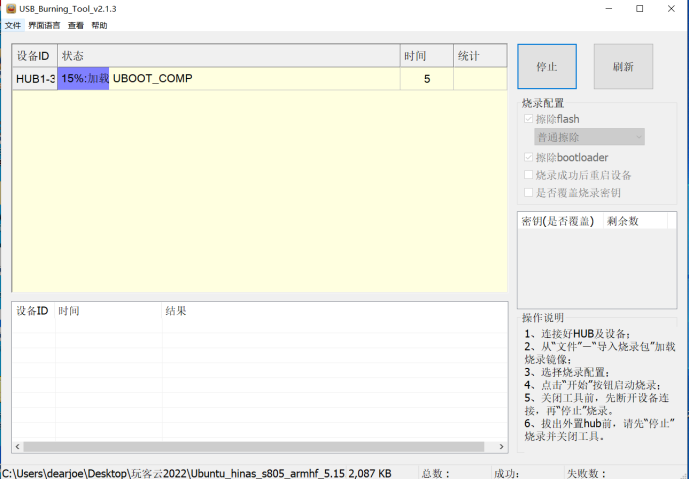

短接成功开始刷入

按图示找到玩客云主板的短接点(注意区分新版旧版,新版SD卡槽位置有V1.3字样,旧版无)用镊子和导线(自行解决)短接稳定后玩客云盒子通电,观察电脑上晶晨刷机工具提示。

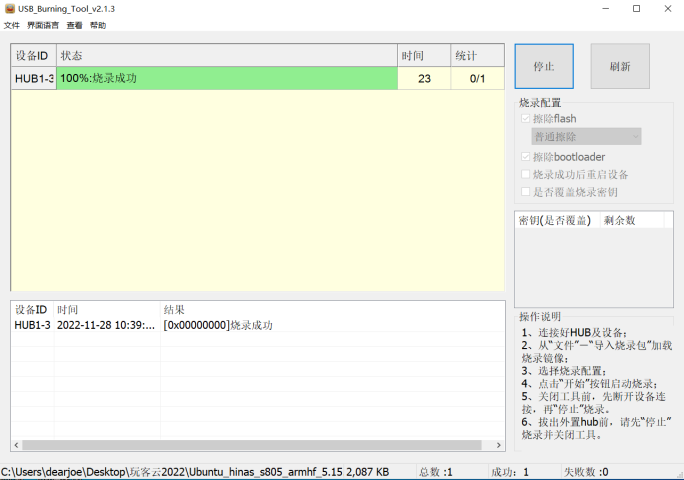

“叮咚”一声,界面开始出现进度条表示短接成功。等待显示“成功”即可。断电,拔出双公头USB线。

第二步【刷USB启动系统盘】

使用balenaEtcher.exe工具(USBWriter也可以)

将海纳思系统Ubuntu_hinas_s805_armhf_5.15.79.img写进U盘。


写好系统的U盘插到靠近网线口的那个usb口,SD卡可直接插入。通电,玩客云指示灯为红色,然后到路由器管理页面查看--主机名为【hinas】,MAC地址为【00:11:22:33:44:66】的客户端IP地址,并在浏览器页面输入此IP地址。接下来可按照海纳思系统的指南开始使用。


【再次强调几个注意事项】:

1.烧写底层包如果卡住不动,请选择擦除所有flash(谨慎。没事别选这个,卡住不动了,那就被迫选这个咯,选了肯定行,但是原来的emmc里的系统就没有了)。

2.使用balenaEtcher工具时,写入完毕后,请稍等几秒钟,使用弹出U盘的方式,而不是直接拔出U盘。会坏事你信吗。

3.双公头线插到靠近HDMI口的那个usb口。

4.写好系统的U盘插到靠近网线口的那个usb口。

5.支持把海纳思系统一键安装到EMMC,

请一定要注意,目前版本只适合USB启动模式刷入eMMC,SD卡启动不能刷入eMMC!!!!

请一定要注意,目前版本只适合USB启动模式刷入eMMC,SD卡启动不能刷入eMMC!!!!

请一定要注意,目前版本只适合USB启动模式刷入eMMC,SD卡启动不能刷入eMMC!!!!

第三步【安装到EMMC】

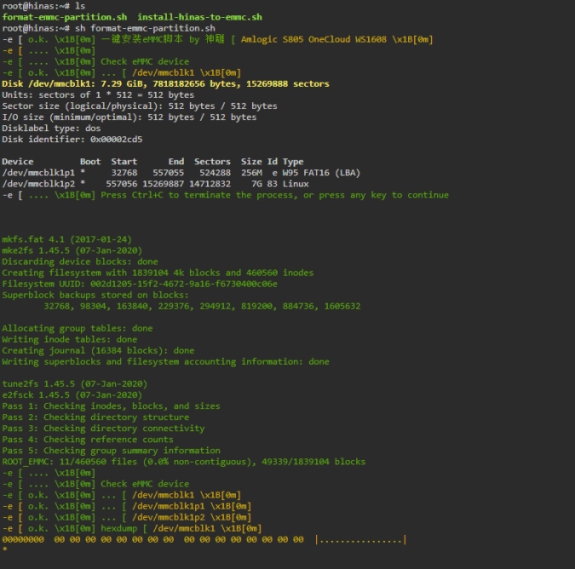

先运行脚本格式化emmc

sh /root/format-emmc-partition.sh

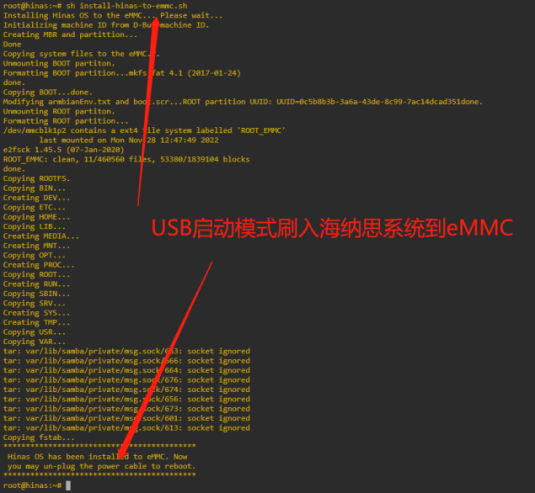

再运行脚本安装到emmc

sh /root/install-hinas-to-emmc.sh

拔u盘,断电重启即可。

_________________________________________

PS:可以直接在后台IP地址后加/macedit.php访问进行修改MAC地址

或者进入SSH编辑

vi /etc/network/interfaces.d/eth0

然后通过:wq保存退出

此处为隐藏内容,请评论后查看隐藏内容,谢谢!
